技术分享一一工艺冷却系统的设计要点与案列分享

来源: | 发布日期:2022-08-05

1、工艺冷却系统概述
工艺冷却系统,是一种为工业生产设备或者生产工段提供冷却目的的系统统称;通常选用水或者油作为冷却介质;控制的关键参数一般为:温度、压力、流量等;

工艺冷却系统它并不是一个简单的设备,而是一个根据客户生产需求非标定制的一套集成系统。

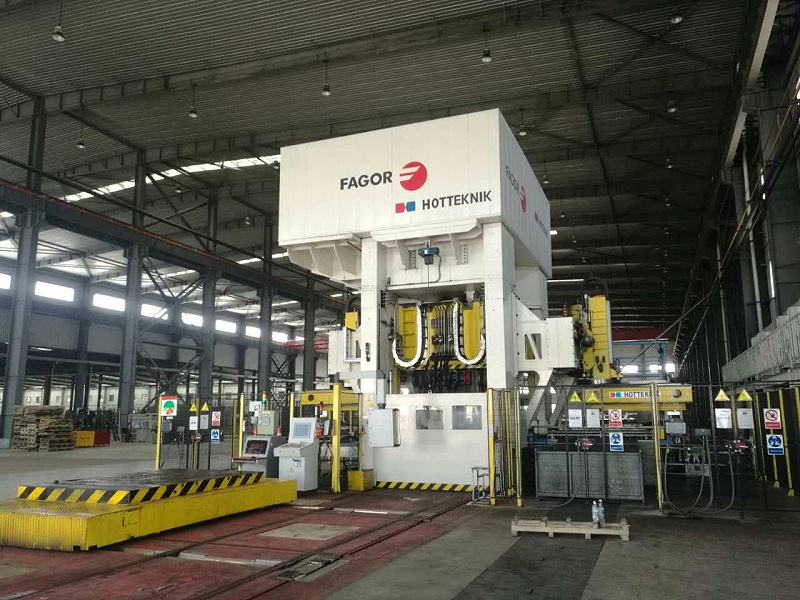

FAGOR压机热成型线

2、工艺冷却系统基本组成及工作原理
工艺冷却水系统一般由以下几部分组成:冷水机组、泵、热交换器、水箱、阀门及管道、工艺设备等,最终通过控制系统来实现其功能。
2.1   冷水机组:作为整个冷却系统的冷源供应部件。
主要由压缩机、蒸发器、冷凝器、膨胀阀组成,通过对冷媒做功使其蒸发吸热、冷凝放热的物理活动变得可控,从而达到对载冷剂(水)的降温的目的。
2.2   水泵:作为整个冷却系统的动力供应部件。
主要由旋转叶轮和固定的泵壳组成,高速电机迫使叶轮高速旋转,液体流经叶轮时也随之旋转从而获得能量(静压+动压),可以将液体输送至末端。
2.3   热交换器:多用于工艺冷却水为纯水的冷却系统,用于作为阻隔不同载冷剂的一种换热模组。
通过传热机理进行的,根据热力学定律,热量总是由高温物体自发地传向低温物体。温度不同的两种流体在壁面分开的空间里流动,通过壁面导热和流体在壁表面形成对流,促使两种流体间进行换热。
2.4   水箱:即能蓄能又能缓冲。
水箱作为整个系统中唯一的蓄水装置,不仅能保证冰机稳定运行又能对末端负载持续供冷。
2.5   阀门及管路:载冷剂的供应渠道,连接冷却系统的各个部件。
2.6   控制系统:组合冷却系统各个部件,使整个系统能够自动运行。
3、工艺冷却水系统的应用场景
应用场景:一般应用广泛,我司主要应用于以下领域:

1、工厂中央冷却系统(PCW冷却系统)—包括冷却水系统及冷冻水系统:如半导体制程工艺冷却水系统、注塑车间注塑机冷却系统、液压站冷却系统。

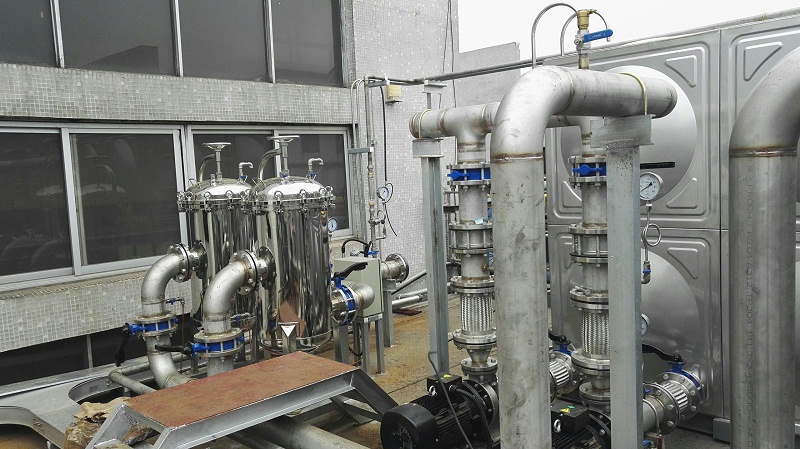

冷却系统室外设备

2、精密铸造、锻造、烧结设备冷却系统(例如应用于汽车零部件制造业相关的冷却系统有:热压成型线模具与压机冷却锻铝悬挂件铸造发动机缸体、铝合金轮毂等工艺冷却系统。)
3、各高温烧结炉、高频(中频)炉冷却;焊接设备冷却系统。
4、特殊介质冷却系统印刷电路板行业(压板机油冷却)。
5、大功率电磁设备、变频器水冷系统、风冷系统。
6、高频电源、高热密度水冷服务器机柜制等实验设备冷却系统。

7、水冷测试系统、水冷风冷设备集成系统。

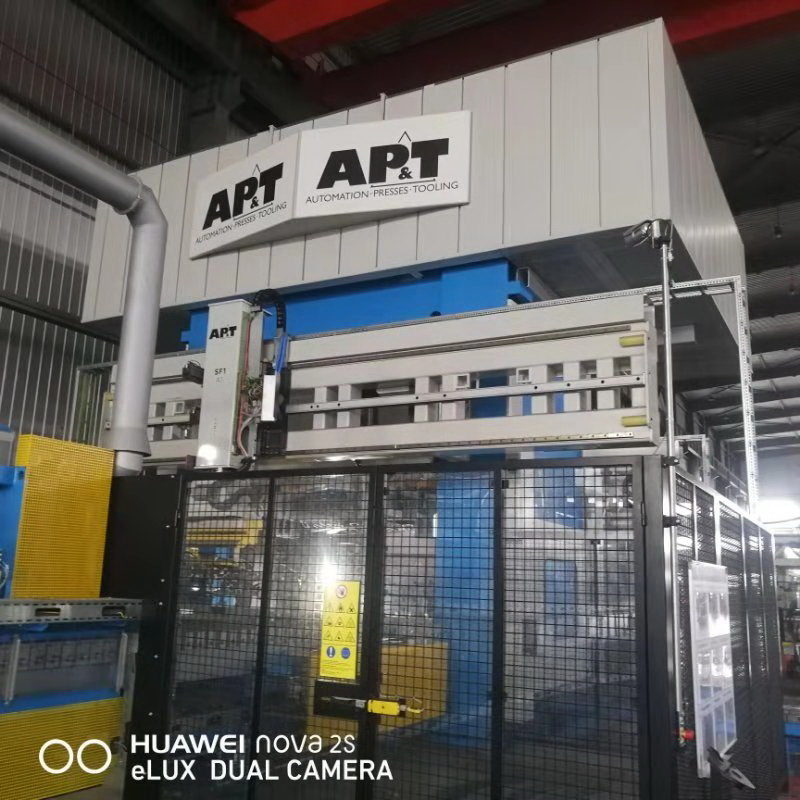

APT压机热成型线

4、璟赫的承接优势
l  方案精确化定制,节约能耗及生产周期
主要体现在:
1、合理设计,系统稳定能耗低;
2、合理配置,投入总成本更低;
3、可验证的综合效能;
4、可以提供直观的机房、配管等BIM设计方案,设备、阀组厂内预制化,节约现场安装时间;
5、控制精度高,压力控制精度可达±5%;
l  强大的技术支持
技术22人,高级工程师8人,中级工程师10人,20年行业设计经验10人,并针对此内容有多项专利支持。
l  无忧售后增值服务
400电话7×24小时及时响应,1小时内给出解决方案,24小时内上门服务;设立服务增值部门,提供维保服务,耗材品种齐全,常年备货,出厂价提供
l  系统稳定性保障
供应链采用国内外品牌产品,设备设计配置与选型合理,有效保障冷却系统持续稳定;
