技术分享一无尘车间的设计要点与案列分享

来源: | 发布日期:2022-07-18

无尘车间的概述:

随着我国净化行业的迅猛发展,无尘车间无尘室已经被广泛应用于微电子、光磁技术、生物工程、电子器械、精密仪表、航空航天、食品工业、化妆品工业、科研教学等高新技术产业的各行各业中。由于无尘车间在温湿度和洁净度方面的巨大优势,它的重要性逐渐被人 们所认识和接受。在各种规模、不同洁净度等级的无尘车间在各行业里发挥着日益重要的作用,为提高产品 质量、开发高新技术产品做出了非常重要的贡献。

无尘车间也叫洁净厂房、洁净室、无尘室。它是指将一定空间范围内空气中的微粒子、有害空气、细菌等之污染物排除,并将室内之温度、湿度、洁净度、室内压力、气流速度与气流分布、噪音振动及照明、静电控制在某一需求范围内,而所给予特别设计的空间。亦即是不论外在之空气条件如何变化,其室内均能维持原先所设定要求的洁净度、温湿度及压力等性能的特性。

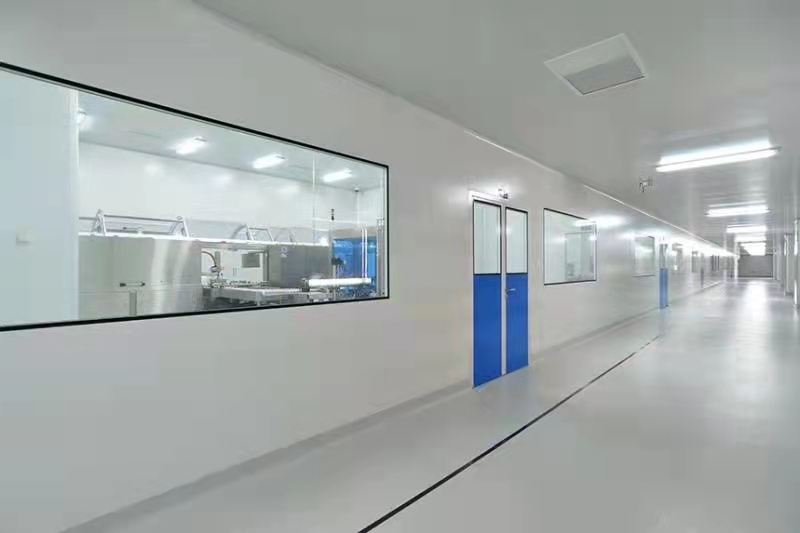

无尘车间

无尘车间的设计要点:

A:装修

根据规范要求,无尘室在设计和安装时应考虑使用中避免出现不易清洁的部位,并且在装修时,门窗、净化空调、各种管线、照明灯具的结合部位缝隙要全部做到密封处理。

所有的配件、隔墙、吊顶的固定和吊挂件只能与主体结构相接,不能与设备和管线支架交叉混用,避免因微震引起装饰材料松动影响气密性以及灰尘的脱落。

应选用气密性良好,且在温度和湿度等变化作用下变形较小的材料。墙壁和顶棚表面应光洁、平整、不起灰、不落尘、耐腐蚀、耐冲击、易清洗,减少凹凸面。壁面色彩要和谐、雅致,方便识别污染物。

门窗与内墙要水平,结构框架要充分考虑对空气和水蒸气的密封性,使污染粒子不易从外部渗入,防止因为室内外温差而产生墙壁结露。室内不同洁净度房间之间的内门、内窗以及隔断等缝隙均须密封。

B:气流组织设计

无尘室的气流组织有多种形式,有层流式和乱流式,具体表现为上送下回、上送上回、侧送侧回等。气流组织的选择根据具体的需求和使用情况而定,简单的可以概括为,高等级的无尘室需要做成层流式,低等级的无尘室可以做成乱流式。

C:净化设计

无尘室经常会用到很多洁净设备,如风淋室、货淋室、传递箱、洁净工作台、洗手机等,还有一些更衣室经常用到的衣柜、鞋柜等,设计和建造时,可根据实际使用需求选用。

无尘室的空气过滤系统,常用的有初效滤网、中效滤网、亚高效滤网、高效滤网,高等级的无尘室还会用到超高效滤网。滤网的选择直接受洁净等级的影响。

D:节能设计

无尘室本身就是高能耗的系统,所以其节能性更受重视。研究无尘室的能耗,不仅需要关注生产设备、循环过滤系统、新风、温湿度控制系统等,还需要关注这些设备设施之间的互相影响,例如生产设备的排气、局部高功率热源的使用系数、是否有可以回收利用的废热废冷、生产设备的冷却方式等,从整体上考虑这些,才能真正做到节能。

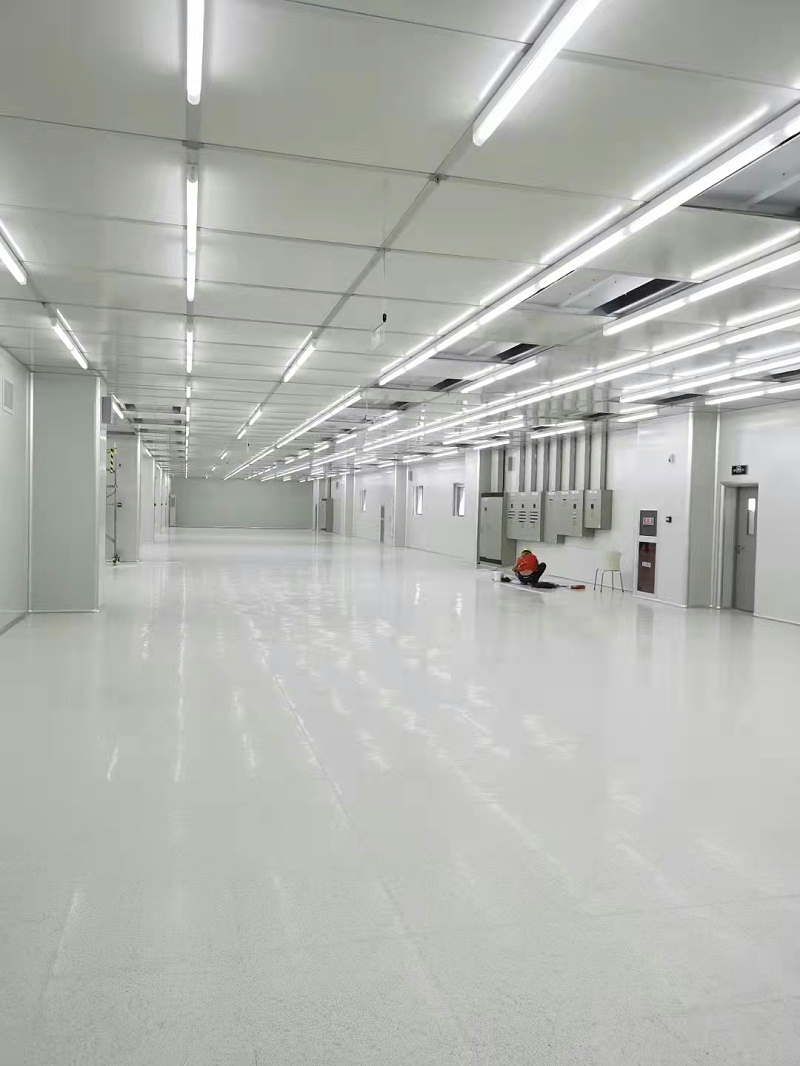

璟赫无尘车间典型案列分享:

无尘车间

璟赫无尘车间的承建优势:

无尘车间
