恒温恒湿车间的设计要点有哪些?

来源: | 发布日期:2022-05-17

随着社会经济的发展,工业生产环境的要求也越来越高。制冷配件、电气控制元件等精密工业制造产品逐步按照欧洲工业标准进行设计制造,温湿度要求也就尤为重要,只有在恒温恒湿车中生产,才能具有可靠、高效、控制清密的特点。那么恒温恒湿车间的装修设计要点又有哪些呢?下面就由 FlowTech璟赫小编来给大家介绍:

装修设计必备:

恒温恒湿车间的通风次数远大于普通空调房间。由于增加送风温差,减少通风次数,室温波动大,温湿度分布不均匀,高精度恒温恒湿车间常采用再热,以降低送风温差,增加通风次数。根据工程经验:± 20℃的恒温室,通风次数约10 次。

气流组织能够使室内气流均匀分布.

设计气流组织原则:

1、合理组织气流流程,使送风气流的加热或冷却作用能够得到充分的发挥。

2、建设一个稳定均匀的温度场,确保气流到达工作区时平均温差不超过恒定的温度波动值。

3、依据室内工作人员的卫生要求,当气流抵达工作区域时,其流速为0.25。当热源分布非常不均匀或房间相对较高宽敞时,如果恒温恒湿车间采用统一的空气参数,同时均匀分配风量,室内温度场会产生差异,便会影响恒温精确度。

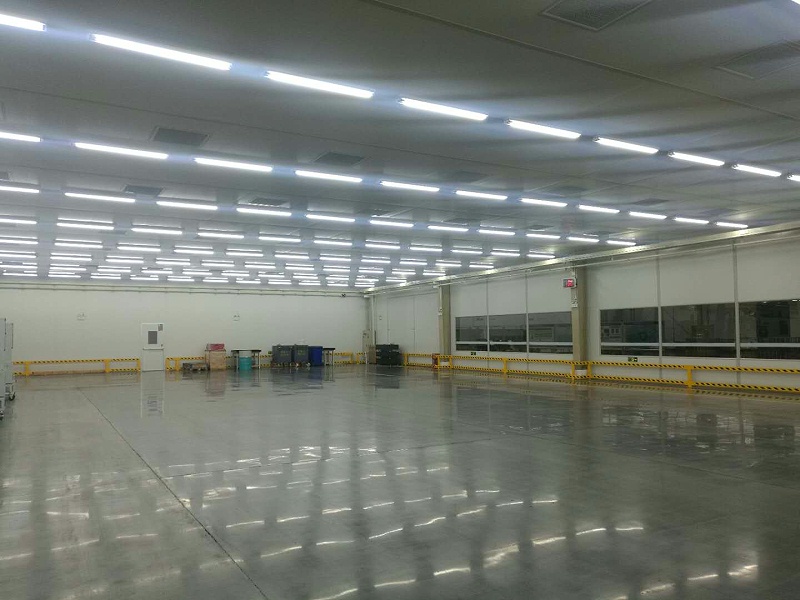

恒温恒湿车间

空气系统与控制

一般空调方式。可采用直接膨胀恒温恒湿机组、淋浴空气处理和表面冷却器无露点温度控制。大多数采用固定露点和再热控制系统。

2、新风冷却除湿后混合方式,由于恒温恒湿车间装修以显热负荷为主,可由新风负担系统的全部湿负荷,再与回风混合,可取消再热过程,对于换气次数较大的恒温车间经济性特别显著。

恒温恒湿车间设计方案实例

(1)设计条件

某工程房间的尺寸为14mXl4mX2.6m,建筑中间层 ( 西南向),顶挠、墙面、地面均有保温措施。室内温湿度条件为 : 室温 (230.5) ℃,相对湿度为 50 %(±2%)。内部加热负荷有试验机的加热量10kW--3 人,照度为 8001x(相当于25W m2) ,室内无局部排气设备。

(2)总体规划

由于位置所处对高精度恒温恒湿工程要求不利,所以在布置上采用设备套间的方式进行设计,主室的周围作为缓冲空间兼空调机房。并保持(232) ℃的空调要求。另外,为了防止进出时门的开关干扰主室,进入主房间首先通过前房。前房温度要求达到(231)℃ ,相对湿度为 50%(士5%)的要求。

(3)恒温恒湿车间空调系统设计

采用新风单独处理的固定露点方式,主空调处理室内空气露点状态的空气与室内回风混合,冷却后送至室内。新风空调箱和主空调箱设有冷却器、加热器和加湿器,用于调节温度和湿度。

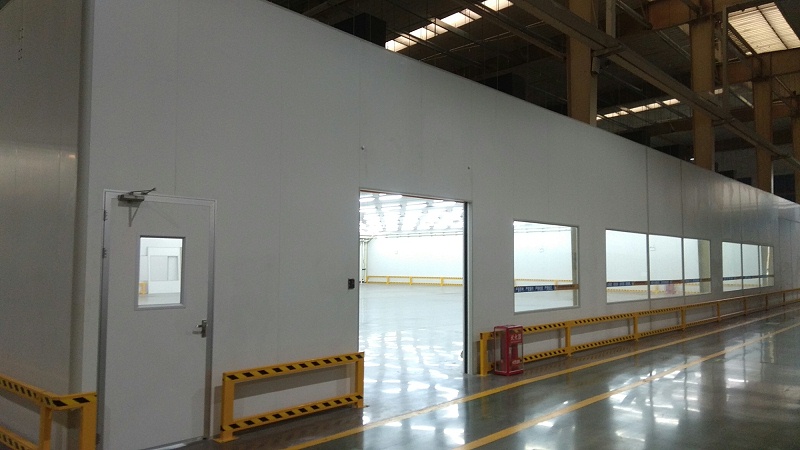

恒温恒湿车间

设计架构

恒温恒湿车间结构室底座采用8槽钢焊接成网框,在不产生不均匀、开裂的情况下,在水平条件下承受室底试件的重量。
